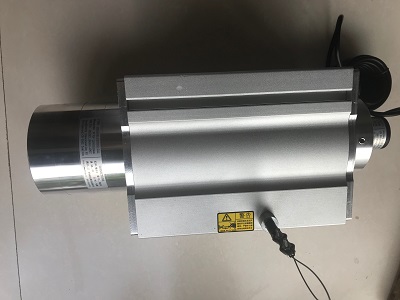

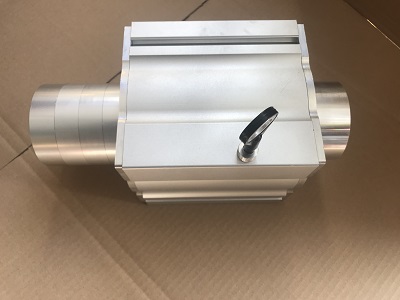

0~10v電壓輸出拉繩位置傳感器是一種測量距離或控制位移的一種裝置，以濟南精量電子拉繩傳感器為例，拉繩距離傳感器輸出的信號大致分為模擬量和數字量?jī)煞N，但拉線繩距離傳感器在實際應用中會出現各種各樣的故障：
一、0~10v電壓輸出拉繩位置傳感器供電電壓要穩定
工業電源要求±0.1%的穩定性，比如基準電壓10V，允許有±0.01V的波動，否則，會導致顯示的較大波動。如果這時的顯示波動幅度不超過波動電壓的波動幅度，meas距離傳感器對電壓的要求相對較高。
二、0~5v電壓距離傳感器供電電源要有足夠的容量
拉繩位置傳感器如果電源容量太小，極易造成信號波動及數值跳動，嚴重時會對電壓距離傳感器損壞，應采用電能表進行測量已確認電壓波動的程度，逐一排除故障。如果在排除了靜電干擾、高頻干擾、對中性不好的情況下仍不能解決問題，此時應更壞功率較大的電源來解決此問題。
三、外界對0~10v電壓輸出拉繩位置傳感器造成的干擾故障
電壓輸出拉繩位移傳感器包括靜電干擾和高頻干擾。因此在各種設備上布線時應對強電線路與位移傳感器的信號線分離布線。0~10v電壓傳感器應使用具有屏蔽作用的屏蔽線進行布線并做好強制性接地，必要時在設備的支架部分進行屏蔽線接地或鏈接直流電源負極。
0~5v電壓型拉繩傳感器如發生靜電干擾時，用萬用表測量正常但顯示數字波動，高頻干擾時的癥狀是一樣的。應確認是不是靜電干擾，此時用一段電源線將電壓型拉線編碼器的外殼與主機設備做一下短接，這樣就會排除靜電干擾。但高頻干擾主要來自于伺服電機或變頻器等，這樣可以對伺服系統或變頻器進行斷電的方式進行逐一排除。
四、0~10v電壓拉線編碼器的接線方式
0~10v電壓拉線編碼器輸出線制為二線制或三線、四線制，接線時應仔細查看編碼器廠家的使用說明書，確定好電源線和信號輸出線再進行接線。如果信號線或供電電源線接錯，將出現線性誤差增大，控制精度差，數值跳動等現象。嚴重時會燒壞內部電子組件。
五、拉繩編碼器使用較長時間發生的故障
0~10v拉線繩編碼器由于采用鋼絲線纏繞模式，在長期的使用中一些灰塵、雜質會進入編碼器內部，影響輪轂的旋轉，諸如鋼絲繩使用壽命是有限的，一般拉繩編碼器使用周期按照使用次數決定，精量電子meas傳感器使用次數在100萬次是沒有問題的，超過這一周期應對0~10v電壓輸出拉繩位置傳感器進行維護保養，必要時可聯系編碼器廠家進行更換鋼絲繩或電位器組件。

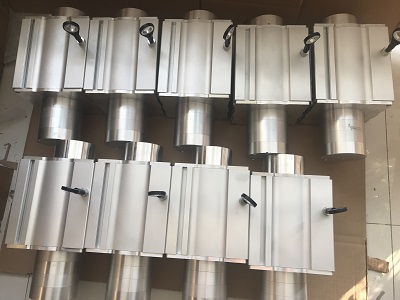

以上是濟南精量電子小編對0~10v電壓輸出拉繩位置傳感器的故障處理方法進行的詳解，濟南精量主要生產防水拉繩位移傳感器、拉線距離傳感器、位置定位編碼器、電阻尺直線傳感器等一系列產品，可根據用戶需求進行定制非標拉線編碼器，歡迎致電精量電子銷售部詳談！
|
